操作控制器时，你是否对GND和GNDA接口感到困惑?同为“地”为何要分开设计?接错有什么后果?今天就给大家讲透二者区别，帮你避开接地误区!
基本定义与功能差异
GND
连接电源负极
承载大电流
用于功率器件
数字电路
GNDA模拟地
专为模拟电路设计
提供干净参考点
用于传感器、运算放大器等
要求低噪声
为何要区分?核心原因
一、噪声隔离
防止数字噪声污染模拟信号
电源地 (GND) 因承载大电流，地线上会产生压降，导致参考电位波动
• 数字电路工作时产生高频开关噪声(di/dt、dv/dt)，导致参考电位波动
• 模拟电路(尤其传感器、前置放大器)处理微伏级信号，对噪声极度敏感，需要精确稳定的参考电位
若共用同一地线，数字噪声会通过地线耦合到模拟电路，导致：
1、ADC 精度下降(测量误差)
2、信号信噪比恶化
3、微弱信号完全被噪声淹没

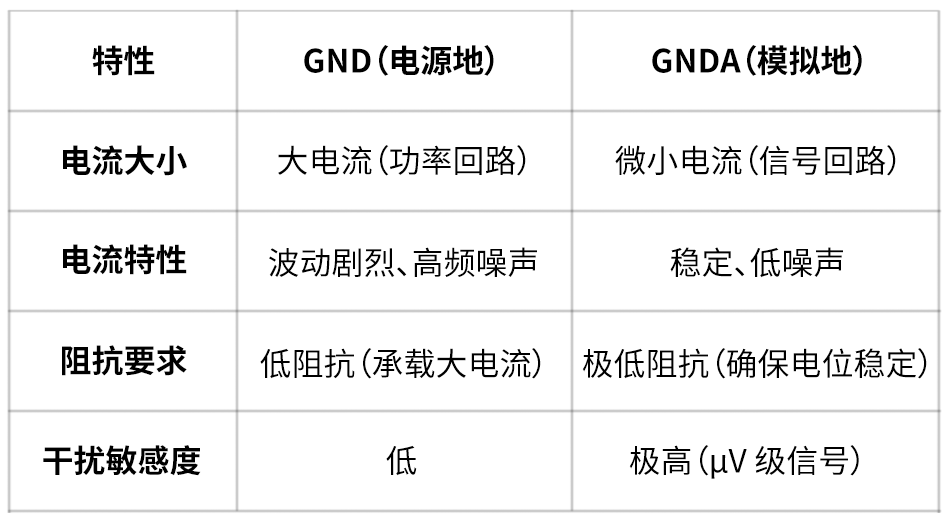

二、电流特性不兼容
防止影响模拟信号精度
当不同特性的电流共用同一地线，电源地的波动会直接影响模拟信号精度
实际应用场景和影响

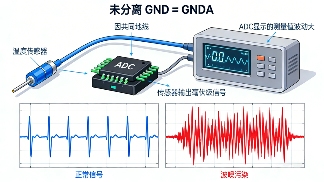

传感器测量系统：如温度、压力传感器→ADC→控器 若 GND 与 GNDA 未分离，传感器毫伏级信号可能被数字电路噪声完全覆盖。
音频 / 视频处理：音频电路信噪比 (SNR) 直接受接地设计影响，轻微噪声都会被人耳感知。
正确连接方式
分离但单点连接
既然必须区分，如何正确连接?硕博控制器接插件上的电源地GND和模拟地GNDA都有独立的引脚，按引脚定义将电源地接GND，将传感器的模拟地接GNDA即可。
GND 与 GNDA 区分是电路设计的基本原则，不是 "过度设计"，而是确保系统性能的必要措施。在混合信号系统中，良好的接地设计是产品从 ' 能用 ' 到' 好用 ' 再到 ' 精确可靠 ' 的分水岭"。
